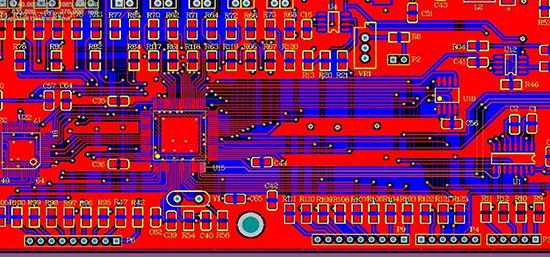

PCB設計の概要

先隆電子は顧客にワンストップ電子製品組立サービスを提供し、原理図分析、PCB設計、SMTパッチとDIPプラグインなどの各段階を完成した。 先隆電子は平均10年以上の経験を持つPCB設計チームを持ち、市場の主流であるPCB設計ソフトウェアを熟練して運用し、多層、高密度のPCB設計画板及び回路基板設計業務を設計することができる。専門的で効率的なコミュニケーションはPCB設計の進度を保証して、あなたが一足早く市場の先手を取ることを助ける！

PCB設計には資料を提供する必要がある

1、原理図：正しいネットリスト（netlist）を生成できる完全な電子文書フォーマット。
2、機械寸法：位置決めデバイスの具体的な位置、方向標識、及び具体的な高さ制限位置領域の標識を提供する。
3、BOMリスト：主に原理図上のデバイスを確定、検査するためにパッケージ情報を指定する。
4、配線ガイド：特殊信号の具体的な要求の説明、及びインピーダンス、積層などの設計要求

PCB設計業務分野

GSM/GPRS、スイッチ、RFデバイスなどの通信製品の回路基板設計。セットトップボックス、ハイビジョンテレビ、デジタルカメラ、ビデオカメラなどのデジタル/デジタル製品の回路基板設計。ビデオ監視、インターホンなどのセキュリティ製品の回路基板設計。PC及び関連製品の回路基板設計、例えばMB、NB、SERVERマザーボード及び各種工業制御ボードカードなど。

PCB設計データ出力

PCBレイアウトの設計が完了した後、エンジニアはDFM検査、QA検査、EMC検査などの相互検査を実施し、顧客がOKを確認した後、Gerberおよびその他の製造文書が発行されます。
